摘要：提出襯耐磨鋼板方溜管組工藝布置設計；耐磨鋼板的直方溜管、方管彎頭設計制作；復合耐磨鋼板的方圓管的選材。
關鍵詞：耐磨鋼板；方溜管；設計制作
在糧食烘儲工程中，由于糧食流量大，運行時間長，一般由A3鋼板制作的溜管壽命短。為延長溜管的壽命，可在溜管內襯復合耐磨鋼板。為襯耐磨鋼板方便，將溜管設計成方型。下面談談在實際工程中，溜管組工藝設計及直方溜管等的設計制作。

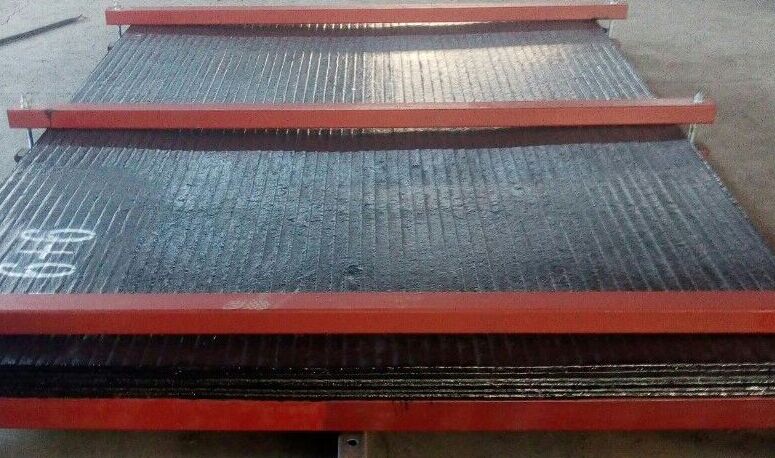

上圖是北京耐默公司生產的復合耐磨鋼板
1空間兩條方溜管合成一條方溜管的設計
這種方溜管組工藝布置設計，不能象圓溜管那 樣一次轉角合并成一條溜管，而是設計成由方管彎 頭經過二次轉角后在一個平面內合并成一條方溜管, 如圖1所示?？臻g方溜管軸線與水平面夾角(α為：

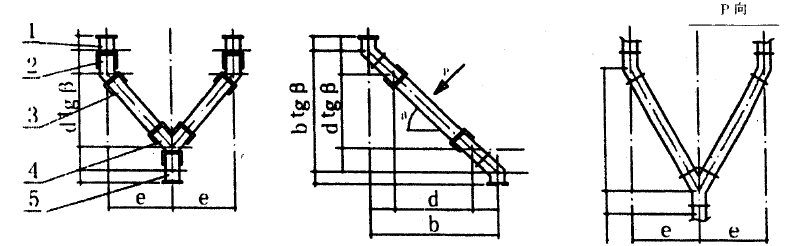

1-方管彎頭;2-合管方管彎頭;3-方溜管;4-三通管;5-下端方管彎頭 圖(1)方溜管組工藝布置示意
P向
α= (dtg^ \/e2+(f)
式中e——是正視圖中彎頭與方溜管直國線段 投影的水平距離；
d 是左視圖中彎頭與方溜管直軸線段
投影的水平距離；
b——是左視圖中彎頭與方溜管投影重合 軸線水平距離；
卩——是左視圖中彎頭與方溜管投影重合 線與水平面的夾角。
當(X小于規定的角度時，應增大圖中p角，直 到a角滿足要求為止。
2直方溜管設計制作
為內襯耐磨鋼板和維修更換方便，將直方溜管設計制作成如圖2所示的結構形式。
蓋板與管體間加密封條丨5=2ram橡膠條）用螺 栓連接密封。為不降低方溜管強度，螺栓間距不 宜過大，取螺檢間距為在200mm。襯板選用S = （6+4）mm的復合耐磨鋼板， 用襯頭螺釘將耐磨鋼板固定在管體內表面上。
3管體的設計制作
為制作方便，除螺母可將管體分成兩種零件， 每件完成后再焊接組裝。表面焊縫要磨平。按位 置鉆孔后焊螺母。螺母選用GB52-76六角螺母為好 (見圖3)。
4有關注意事項

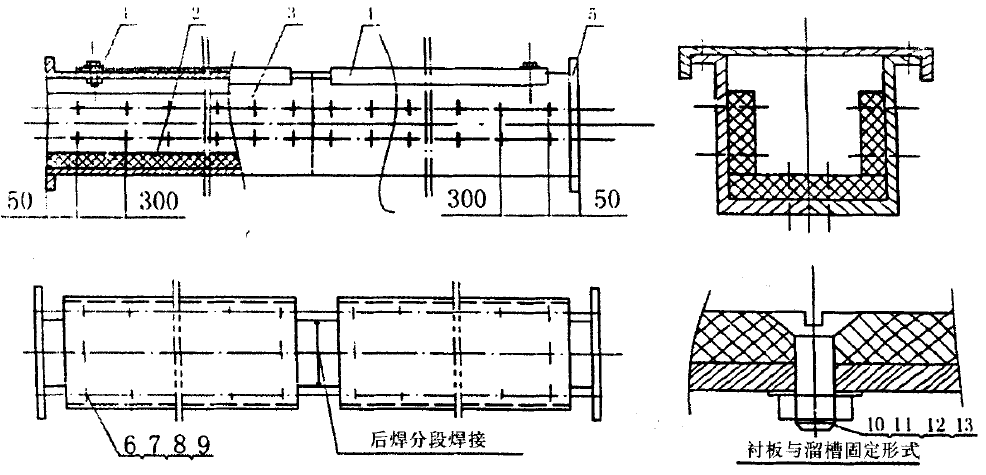

1-橡膠密封條(&=2rmn) 2-耐磨鋼板;3-溜槽;4-蓋板;5-端法蘭; 6-9_螺栓、螺母、密封圈10-13-沉頭螺釘、螺母、平墊、密封圈
圖(2)直方溜管的結構形式

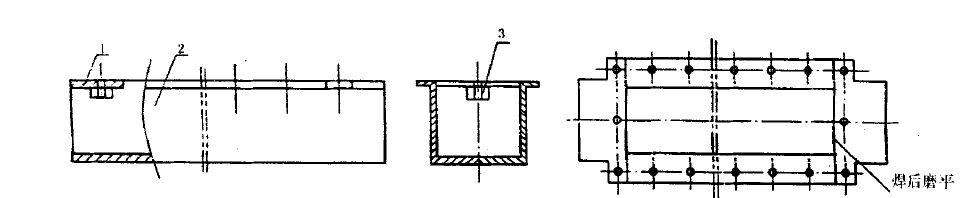

1-端板2-溜槽3-螺栓
圖(3)管體組裝示意
(1)方管彎頭每管長度設計應盡量短，以使方 管彎頭內襯耐磨鋼板施工方便。
(2)當遇到連接管需要設計成圓管時，可選取板厚S=10mm的復合耐磨鋼板制作。此種耐磨材料，方圓管的壽命也很長。
